上ふた式U形側溝

カタログPDFを見る

【本体用(T型)】

商品番号 商品名 使用製品厚 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称
12469 T型 150-20 30 28 16 12 20 2.6 2.6 15 15,000 2,500 高密度PE 中
12470 T型 150-25 30 28 16 12 25 2.6 2.6 15 15,000 2,500 高密度PE 中
12471 T型 150-30 30 28 16 12 30 2.6 2.6 15 15,000 2,500 高密度PE 中
12472 T型 180-20 35 34 22 12 20 3.2 2.6 15 14,000 2,000 高密度PE 中
12473 T型 180-25 35 34 22 12 25 3.2 2.6 15 14,000 2,000 高密度PE 中
12474 T型 180-30 35 34 22 12 30 3.2 2.6 15 14,000 2,000 高密度PE 中
10283 T型 240-20 45 43 28 15 20 3.2 3.2 22 12,000 1,200 高密度PE 手掛160
17005 T型 240-20 E4ミリ用 45 43 28 15 20 4 3.2 22 9,500 950 高密度PE 手掛160
12447 T型 240-25 45 43 28 15 25 3.2 3.2 22 10,000 1,000 高密度PE 手掛160
16983 T型 240-25 E4ミリ用 45 43 28 15 25 4 3.2 22 9,500 950 高密度PE 手掛160
10284 T型 240-30 45 43 28 15 30 3.2 3.2 22 10,000 1,000 高密度PE 手掛160
17006 T型 240-30 E4ミリ用 45 43 28 15 30 4 3.2 22 9,500 950 高密度PE 手掛160
12475 T型 300/360-20 兼用 50 49 31 18 20 4 3.2・4 22 9,500 950 高密度PE 手掛160
12448 T型 300/360-25 兼用 50 49 31 18 25 4 3.2・4 22 9,500 950 高密度PE 手掛160
12453 T型 300/360-30 兼用 50 49 31 18 30 4 3.2・4 22 9,500 950 高密度PE 手掛160
12719 T型 450-20 55 52 34 18 20 5 4 24 8,000 800 高密度PE 手掛160
12449 T型 450-25 55 52 34 18 25 5 4 24 7,000 700 高密度PE 手掛160
12710 T型 450-30 55 52 34 18 30 5 4 24 7,000 700 高密度PE 手掛160
10291 T型 600-20 70 67 46 21 20 6・D6 6・D6 22 3,600 600 高密度PE 中
12450 T型 600-25 70 67 46 21 25 6・D6 6・D6 22 3,600 600 高密度PE 中
10292 T型 600-30 70 67 46 21 30 6・D6 6・D6 22 3,600 600 高密度PE 中

【1種蓋用】

形状:A 形状:B 形状:C
商品番号 商品名 使用
製品厚		 A B C D 横鉄筋
E		 縦鉄筋
F		 G 形状 箱入数 袋入数 使用原料 荷姿略称
12477 1種蓋150-20 30 28 16 12 20 2.6 2.6 15 A 15,000 2,500 高密度PE 中
12478 1種蓋150-25 30 28 16 12 25 2.6 2.6 15 A 15,000 2,500 高密度PE 中
12479 1種蓋150-30 30 28 16 12 30 2.6 2.6 15 A 15,000 2,500 高密度PE 中
12480 1種蓋180-20 35 34 22 12 20 2.6 2.6 15 A 14,000 2,000 高密度PE 中
12481 1種蓋180-25 35 34 22 12 25 2.6 2.6 15 A 14,000 2,000 高密度PE 中
12482 1種蓋180-30 35 34 22 12 30 2.6 2.6 18 A 12,000 2,000 高密度PE 中
12462 1種蓋240-33 40 37 26 11 33 3.2 3.2 20 B 7,200 1,200 高密度PE 中
12463 1種蓋300-33 50 48 37 11 33 4 3.2 20 B 6,600 1,100 高密度PE 中
12483 1種蓋360-33 55 53 42 11 33 5 3.2 20 B 6,000 1,000 高密度PE 中
12465 1種蓋450-33 60 56 41 15 33 6・D6 4 24 C 4,000 500 高密度PE 中
12466 1種蓋600-33 65 62 47 15 33 6・D6 4 24 C 3,500 500 高密度PE 中

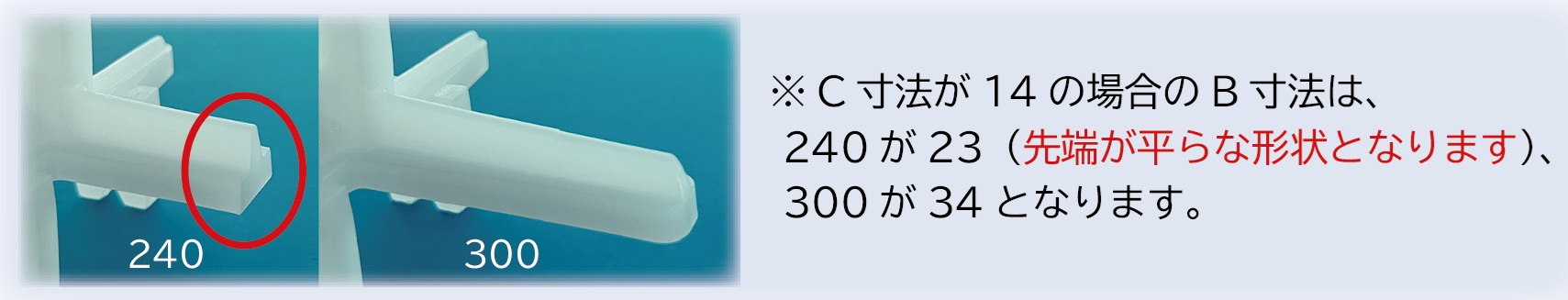

240・300のみ下記寸法があります

G寸法 20 25 30

【2種蓋用】

商品番号 商品名 使用
製品厚		 A B C D 横鉄筋
E		 縦鉄筋
F		 G 箱入数 袋入数 使用原料 荷姿略称
17706 2種蓋150-180 80 78 63 15 30 6・D6 6・D6 30 3,000 300 PP 手掛160
14526 2種蓋240-360 85 83 63 20 30 D10 6・D6 35 2,400 240 PP 手掛160
14827 2種蓋450 100 98 73 25 30 D10 D6 30 2,200 220 PP 手掛160
15299 2種蓋600 130 128 98 30 30 D10 D6 30 1,700 170 PP 手掛160

上記は標準寸法を示します。全サイズ共通で下記サイズが選べます。

C寸法 15 20 25 30
D寸法 20 25 30 35
G寸法 25 30 35 40

【SH型　2種蓋用】

商品番号 商品名 A B C D 横鉄筋E 縦鉄筋F G 箱入数 袋入数 使用原料 荷姿略称
15601 2種蓋 240-360 SH10×6-85 83 63 20 30 D10 6・D6 35 2,300 230 PP 手掛160

各商品の上記寸法は標準寸法です。各商品ともに全サイズ共通でB・C・D・G寸法は、下記の組み合わせが出来ます

B寸法 63 68 73 78 83 88 93 98 103 108 113 118 123 128
C寸法 15 20 25 30
D寸法 20 25 30 35
G寸法 25 28 30 35 40 45 50
