エスパーガードX はり貫通孔補強筋
㈶日本建築センター BCJ認定-RC0437-01
エスパーガードX 評定書 |
エスパーガード評定報告書 |
各サイズ寸法表 |
【使用用途:梁の腹部貫通孔補強】
■特徴・効果
①開口部に働くせん断亀裂方向に対し直角(ダイヤ型斜め45度方向)に補強筋を配置し、極めて合理的に設計されています。
②「エスパーガードX」の補強により、耐力・剛性低下の防止、開口部周辺のひび割れ拡大防止に効果があります。
③無口ばりと同様の耐震性能が期待できます。
④軽量かつコンパクトなため経済的で施工性に優れています。
⑤品質管理された工場で生産が行われているため、常に高品質な製品が確保されています。
⑥開口径φ100~750ではり、基礎ばりに使用できます。
⑦2リング・3リングで構成されています。

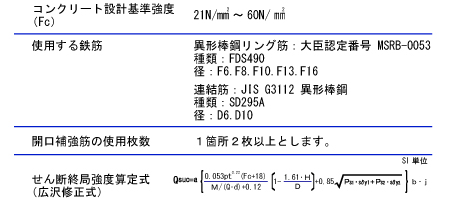

降状点490N/㎟級の開孔補強筋
|
|
孔径 |
リング筋径 |
A(㎜) |
B(㎜) |
C(㎜) |
連結筋径 |
重量kg/枚 |
φ100 |
F6 |
323 |
363 |
186 |
D6 |
0.49 |
F8 |
340 |
382 |
192 |
D6 |
0.79 |
F10 |
359 |
404 |
200 |
D6 |
1.21 |
F13 |
385 |
428 |
212 |
D6 |
2.30 |
F16 |
404 |
447 |
220 |
D10 |
3.78 |
φ125 |
F6 |
359 |
400 |
212 |
D6 |
0.54 |
F8 |
377 |
419 |
218 |
D6 |
0.88 |
F10 |
395 |
440 |
226 |
D6 |
1.33 |
F13 |
422 |
465 |
238 |
D6 |
2.52 |
F16 |
441 |
484 |
246 |
D10 |
4.12 |
φ150 |
F6 |
395 |
435 |
237 |
D6 |
0.59 |
F8 |
412 |
454 |
243 |
D6 |
0.96 |
F10 |
431 |
476 |
251 |
D6 |
1.45 |
F13 |
458 |
500 |
263 |
D6 |
2.73 |
F16 |
477 |
519 |
271 |
D10 |
4.45 |
φ175 |
F6 |
430 |
470 |
262 |
D6 |
0.64 |
F8 |
448 |
489 |
268 |
D6 |
1.04 |
F10 |
466 |
511 |
276 |
D6 |
1.57 |
F13 |
493 |
536 |
288 |
D6 |
2.93 |
F16 |
512 |
554 |
296 |
D10 |
4.78 |
孔径 |
リング筋径 |
A(㎜) |
B(㎜) |
C(㎜) |
連結筋径 |
重量kg/枚 |
φ200 |
F6 |
467 |
507 |
288 |
D6 |
0.70 |
F8 |
484 |
526 |
294 |
D6 |
1.13 |
F10 |
503 |
548 |
302 |
D6 |
1.69 |
F13 |
530 |
752 |
314 |
D6 |
3.15 |
F16 |
549 |
591 |
322 |
D10 |
5.12 |
φ250 |
F6 |
553 |
599 |
343 |
D6 |
0.82 |
F8 |
568 |
618 |
349 |
D6 |
1.32 |
F10 |
589 |
640 |
357 |
D6 |
1.96 |
F13 |
613 |
664 |
369 |
D6 |
3.63 |
F16 |
635 |
683 |
377 |
D10 |
5.88 |
φ300 |
F6 |
625 |
671 |
394 |
D6 |
0.93 |
F8 |
640 |
690 |
400 |
D6 |
1.48 |
F10 |
661 |
712 |
408 |
D6 |
2.20 |
F13 |
686 |
736 |
420 |
D6 |
4.06 |
F16 |
707 |
755 |
428 |
D10 |
6.54 |
φ350 |
F6 |
698 |
745 |
446 |
D6 |
1.04 |
F8 |
714 |
764 |
452 |
D6 |
1.65 |
F10 |
734 |
785 |
460 |
D6 |
2.44 |
F13 |
759 |
810 |
472 |
D6 |
4.50 |
F16 |
780 |
829 |
480 |
D10 |
7.23 |
φ400 |
F6 |
783 |
838 |
502 |
D6 |
1.16 |
F8 |
801 |
857 |
508 |
D6 |
1.85 |
F10 |
820 |
879 |
516 |
D6 |
2.72 |
F13 |
846 |
903 |
528 |
D6 |
4.98 |
F16 |
865 |
922 |
536 |
D10 |
8.00 |
|
孔径 |
リング筋径 |
A(㎜) |
B(㎜) |
C(㎜) |
連結筋径 |
重量kg/枚 |
φ450 |
F6 |
856 |
910 |
553 |
D6 |
1.27 |
F8 |
873 |
929 |
559 |
D6 |
2.01 |
F10 |
892 |
951 |
567 |
D6 |
2.96 |
F13 |
918 |
975 |
579 |
D6 |
5.41 |
F16 |
938 |
994 |
587 |
D10 |
8.66 |
φ500 |
F6 |
928 |
982 |
604 |
D6 |
1.37 |
F8 |
945 |
1001 |
610 |
D6 |
2.18 |
F10 |
964 |
1023 |
618 |
D6 |
3.20 |
F13 |
991 |
1047 |
630 |
D6 |
5.84 |
F16 |
1010 |
1066 |
638 |
D10 |
9.34 |
φ550 |
F6 |
1000 |
1054 |
655 |
D6 |
1.48 |
F8 |
1017 |
1073 |
661 |
D6 |
2.35 |
F10 |
1036 |
1095 |
669 |
D6 |
3.44 |
F13 |
1063 |
1120 |
681 |
D6 |
6.27 |
F16 |
1082 |
1138 |
689 |
D10 |
10.00 |
φ600 |
F6 |
1088 |
1149 |
712 |
D6 |
1.60 |
F8 |
1104 |
1168 |
718 |
D6 |
2.54 |
F10 |
1125 |
1190 |
726 |
D6 |
3.72 |
F13 |
1149 |
1214 |
738 |
D6 |
6.77 |
F16 |
1170 |
1233 |
746 |
D10 |
10.78 |
孔径 |
リング筋径 |
A(㎜) |
B(㎜) |
C(㎜) |
連結筋径 |
重量kg/枚 |
φ650 |
F6 |
1159 |
1220 |
762 |
D6 |
1.71 |
F8 |
1175 |
1239 |
768 |
D6 |
2.71 |
F10 |
1195 |
1261 |
776 |
D6 |
3.96 |
F13 |
1220 |
1285 |
788 |
D6 |
7.18 |
F16 |
1241 |
1304 |
796 |
D10 |
11.44 |
φ700 |
F6 |
1230 |
1291 |
812 |
D6 |
1.81 |
F8 |
1246 |
1310 |
818 |
D6 |
2.87 |
F10 |
1266 |
1331 |
826 |
D6 |
4.20 |
F13 |
1291 |
1356 |
838 |
D6 |
7.61 |
F16 |
1312 |
1375 |
846 |
D10 |
12.10 |
φ750 |
F6 |
1301 |
1361 |
862 |
D6 |
1.92 |
F8 |
1316 |
1380 |
868 |
D6 |
3.03 |
F10 |
1337 |
1402 |
876 |
D6 |
4.43 |
F13 |
1361 |
1426 |
888 |
D6 |
8.02 |
F16 |
1383 |
1445 |
896 |
D10 |
12.76 |
|
|
